产品说明

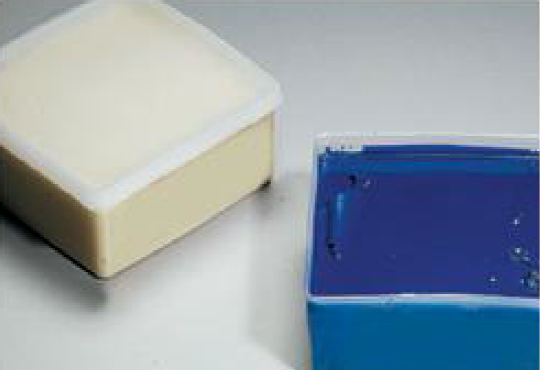

W-852普通型环氧平衡胶泥分为甲、乙两组份,分别以环氧树脂及固化剂为主要成分,配以填料等组成,甲组份为淡黄色,乙组份为蓝色。胶泥的成型性、触变性能好,对绕组线圈表面有优良的粘结力,并具有良好的绝缘性能。胶泥在室温下固化。本胶泥为环保型产品,符合欧盟RoHS指令。常规颜色为淡蓝色,也可以根据客户要求定做为深灰色、红色、金色、绿色等。
W-852环氧平衡胶泥适合各类绕线型转子的动平衡校准,如起重电机、汽车电机、直流电机、微型电机等,还可作为包封、嵌补及粘结固定材料。
技术指标
序号 |
指标名称 |
试验条件 |
单位 |
指标值 |
1 |
外观 |
目测 |
|
甲组份淡黄色,乙组蓝色
橡皮泥状,可塑。 |
2 |
使用期 |
两组份混匀后,20~30℃ |
h |
≥1 |
3 |
硬化时间 |
两组份混匀后,20~30℃ |
h |
≤12 |
4 |
硬化物比重 |
20±5℃ |
g/ml |
2.5±0.1 |
5 |
工频介电强度 |
常 态 时 |
MV/m |
≥18 |
使用方法
1.粘贴胶泥的工件表面应清洁干燥,有油污时应用酒精擦除。
2.胶泥使用前把甲、乙组份按体积比1:1(重量比为1.9:2.1)混合。在室温下用手捏混至颜色均匀。按动平衡仪指示不平衡量,摘取胶泥,用于粘贴在不平衡处(线圈端部、外测或其它部位),调整粘贴的胶泥量,直至动平衡校准为止。
3.校准动平衡后的工件在不低于5℃的室温下放置24小时后,即可自行硬化,固化过程中无逸出物。
4.甲、乙组份混合时,以“重复绞麻花”法捏混最为简便。
5.硬化时间与环境温度关系:
环境温度,℃ |
5~10 |
20 |
25 |
30 |
70 |
硬化时间,h |
15~24 |
6~8 |
4~5 |
3 |
0.5 |
注意事项
1.要嵌补粘接的表面若有油污,需要用酒精或丙酮擦浄,以免影响粘接力。
2.若因室温过高,胶泥粘手时,甲乙组混合前用水将手湿润,或用滑石粉,可避免胶泥粘附于手上。
3. 若冬天室温过低,胶泥发硬时,可用电炉或电吹风将胶泥加热至发软,或者放置30度的烘箱低温烘烤半小时。被粘表面也可适当预热。
4.混合在一起的胶量越多,其反应就越快,固化速度请注意控制一次配胶的量,因为由于反应加快,其可使用的时间也会缩短,混合后的胶泥尽量在短时间内用完;
包装与贮存
甲、乙组份分别装于有盖的聚乙烯塑料方盒中,甲组份每盒1.9kg,乙组份每盒2.1kg,合计每组4kg,甲乙组份配套供应。
甲、乙组份分别贮存于室温下,贮存期自出厂日起12个月,超过贮存期的胶泥经检验合格的仍可继续使用。有条件时可专备一只冰箱,用于贮存胶泥,以达到更长的储存期。
特别提示:
本公司严格按相关产品标准控制产品质量。由于应用条件的多样性和多变性等诸多因素的影响,因此不排除用户自行试验研究的必要,在法律上不保证产品某些性能对某一具体用途完全适用,并保留资料修改权力。
|
