产品展示 / 高比重动平衡泥_平衡泥,平衡土,平衡胶泥专业生产商嘉兴市南湖区荣恒电工材料厂

产品展示

PRODUCTS SHOW

普通型平衡胶泥

●产品说明
1.产品成份
W-852-3环氧平衡泥分为甲、乙两组份，分别以环氧树脂及环氧固化剂，固化促进剂为主要成份，配以填料组成。
2.产品特性

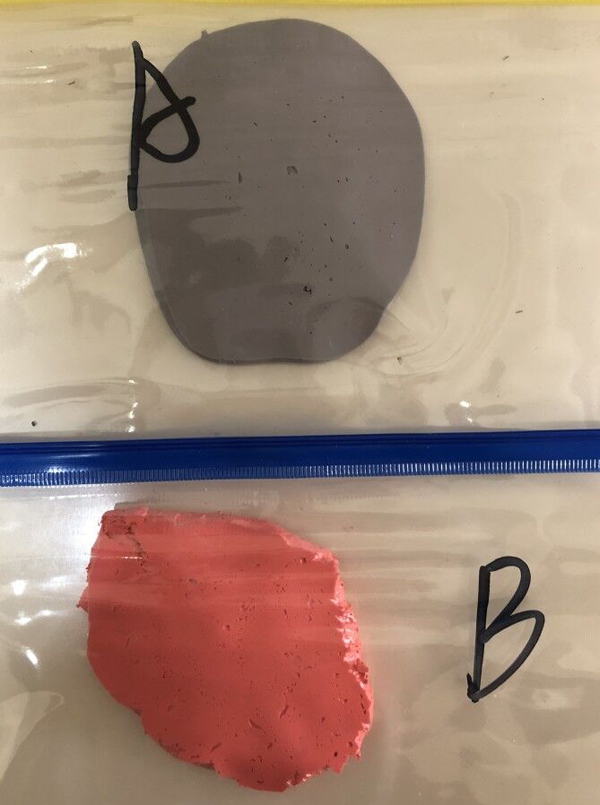

甲组份为灰色，乙组份为红色。胶泥的成型性、触变性能好，比重远大于普通的平衡胶泥。对于绕组线圈表面具有优良的粘结力。胶泥在室温下能较快固化，固化物耐热等级为F级。
3.产品用途
W-852-3环氧平衡胶泥最适宜各类体积较小、较平衡空间不足的转子的动平衡校准，如直流微电机、散热风扇等。
●技术要求

序号	指标名称			指标
1	外观，25～30℃			橡皮泥状体，常温下可塑甲组灰色，乙组红色
2	适用期，两组份混匀后，20±5℃，不小于			40分钟
3	硬化时间，两组份混匀后，20±5℃，h，不多于			24
4	硬化物相对密度，20±5℃			4.6-5.0
5	重量变化(绝对值)，固化前后，％，不大于			0.01
6	动态粘接力（常温下） m/min			2000
7	硬度 Shore D			85
8	平衡胶泥甲、乙组混合后，硬化特性	环境温度，℃	5～10	20	25	30	70
		硬化时间，h	10～20	4～5	2～3	1.5	0.5

●使用方法
1、待粘贴胶泥平衡处应清洁干燥，有油污时可用酒精擦除。
2、胶泥使用前把甲、乙组份按质量比甲：乙=1：1混合。（注：由于甲、乙组份的材料不同，两种胶泥的体积也有所差异，请严格按重量比甲：乙=1：1混合）
3、在室温下（若环境温度太低会影响使用，建议操作温度尽可能保持在25℃左右）用手捏混至颜色均匀，按动平衡仪指示不平衡量，摘取胶泥，用手粘贴于不平衡处（线圈端部内侧、外侧或其它部位），调整粘贴的胶泥量，直至动平衡校准为止。
4、校准动平衡粘贴上的胶泥在不小于5℃的室温下放置24小时后，即自行硬化。固化过程中无逸出物。
5、冬季由于该产品的比重高、密度大所以捏起来很结实，会感觉有点硬。可用电吹风稍加热至发软，有条件时可专备一只低温烘箱把甲、乙组份胶泥分别加热至30℃左右，再捏混使用。被粘表面也应适当加热。
6、若因室温过高，胶泥发软沾手，可在胶泥或手上擦点硅微粉或滑石粉再捏混。长时间操作者建议使用橡皮指套。
7、甲、乙组份混合时，以“重复绞麻花”法捏混最为简便。效准工作结束后，请用医用酒精清洁手上的残留物质。
●包装与贮存
1.甲乙组分开储存贮存，室温避光，贮存期为6个月。
2.产品分别包装于塑料盒中，甲、乙组份各为3公斤或按客户要求。

首页

关于我们

产品展示

车间&质检

订单状态查询

联系我们

ENGLISH
